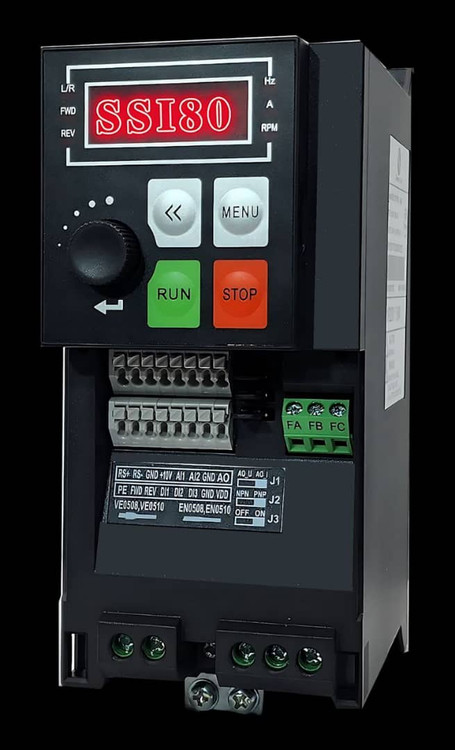

اینورتر (درایو) 380V-15KW مدل SSI80-4T15GB برند SSInverter

Inverter 380V-15KW Model 4T15GB Brand SSInverter
برند:SSInverter

جهت اطلاع از قیمت و موجودی تماس بگیرید.

09107001103
مشخصات

گارانتی

365 روز

توان

15 کیلووات

محدوده ولتاژ ورودی

380-480 ولت ~ %10+ ~ %15-

محدوده ولتاژ خروجی

100%~0 ولتاژ ورودی

محدوده فرکانس ورودی

50/60Hz ~ +5% ~ -5%

محدوده فرکانس خروجی

4000~0 Hz

Input Heavy Load

42/5A

Output Heavy Load

32A

میزان عدم تعادل

3%

نحوه الگوریتم کنترل

Vector Control ~ V/F Control

کاربرد

ماشین لباسشویی صنعتی – نوارهای نقاله – میکسرها – پرس های صنعتی – انواع پمپ ها – فن های صنعتی – بالابرها – جرثقیل ها – دستگاه های نانوایی – هواسازها و ...

ابعاد W*H*D (mm)

155*330*189

اطلاعات بیشتر

کاتالوگ فارسی و انگلیسی در قسمت نقد و بررسی

برند

SSInverter

توضیحات

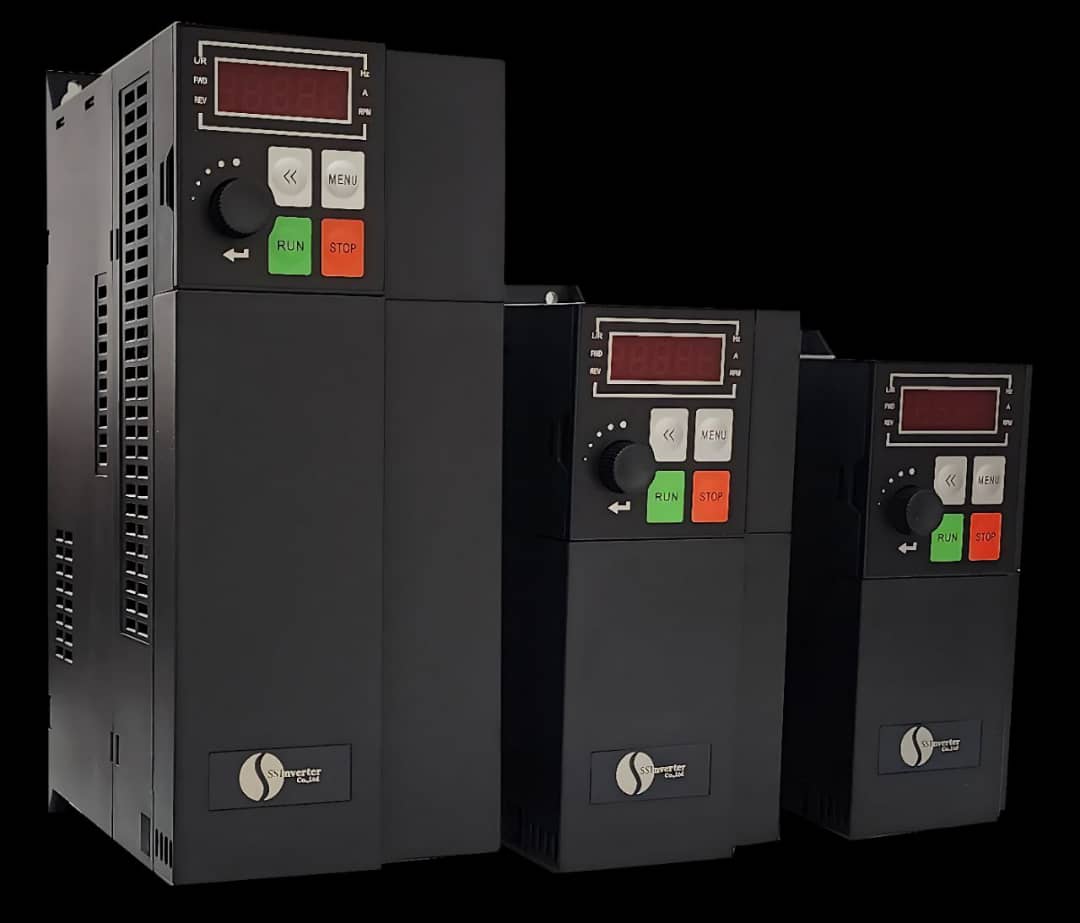

اینورتر SSI80 که محصولی اقتصادی و پرکاربرد از خانواده SSI800 است ، دستگاهی است با کیفیت سخت افزاری بسیار عالی و با نرم افزار عمومی دقیق که 90% از کاربردهای صنعتی را پاسخگو می باشد

اینورتر SSI80 را درکجاها نصب کنیم

ماشین لباسشویی صنعتی – نوارهای نقاله – میکسرها – پرس های صنعتی – انواع پمپ ها – فن های صنعتی – بالابرها – جرثقیل ها – دستگاه های نانوایی – هواسازها و ...

اینورترهای کنترل موتورهای AC (Variable Frequency Drives - VFD)

اینورترهای کنترل کننده موتورهای AC، که به درایوهای فرکانس متغیر (VFD) نیز معروفند، دستگاههایی الکترونیکی هستند که با تنظیم فرکانس و ولتاژاعمال شده به موتور، سرعت و گشتاور آن را به صورت دقیق کنترل می کنند. این سیستم ها نقش حیاتی در صرفه جویی انرژی، کاهش استهلاک مکانیکی، و افزایش انعطاف پذیری در فرایندهای صنعتی ایفا میکنند.

ساختار و اجزای اصلی VFD

یک VFD معمولاً از چهار بخش اصلی تشکیل شده است:

1- مبدل یکسوساز (Rectifier)

  • ولتاژ AC ورودی مثلاً ۳۸۰ ولت  سه فاز را به DC تبدیل میکند.
  • از دیودها یا تریستورها (در مدلهای کنترلشده) استفاده میشود.

2- باس DC  (DC Bus)

شامل خازنهای صافی برای ذخیره انرژی و کاهش ریپل ولتاژ.

3- مبدل اینورتر (Inverter Section)

با استفاده از کلیدهای IGBT، ولتاژ DC را به AC با فرکانس و دامنه متغیر تبدیل میکند.

4- واحد کنترل (Control Unit)

مبتنی بر میکروپروسسور یا DSP برای تولید سیگنالهای PWM و اجرای الگوریتم های کنترلی.

نقد و بررسی
  • دانلود PDF کاتالوگ فارسی اینورتر SSI80

https://skygenparts.ir/shop-resources/hViJa5jlgU/pages/2025/03/09/ssi80-user-manualfa.pdf

  • دانلود PDF کاتالوگ انگلیسی اینورتر SSI80

https://skygenparts.ir/shop-resources/hViJa5jlgU/pages/2025/03/09/ssi80-user-manualen.pdf



  1. درایو اینورتر چیست؟

درایو اینورتر (یا اینورتر) یک دستگاه الکترونیکی پیشرفته است که برای کنترل سرعت و گشتاور موتورهای الکتریکی (عموماً موتورهای AC) استفاده میشود. این دستگاه با تغییر فرکانس و ولتاژ برق ورودی به موتور، باعث می شود موتور به صورت هوشمندانه تر و کم مصرف تر کار کند.

  1. درایو اینورتر چطور کار میکند؟

ورودی: برق شهری AC با فرکانس ثابت مثلاً ۵۰ یا ۶۰ هرتز.

پردازش:

  ابتدا برق AC را به DC تبدیل میکند.

  سپس با استفاده از تکنولوژی PWM (مدولاسیون عرض پالس)، برق DC را دوباره به AC با فرکانس و ولتاژ قابل تنظیم تبدیل میکند.

خروجی: برق AC با فرکانس متغیر (مثلاً ۰ تا 590 هرتز) که سرعت موتور را کنترل میکند.

مثال:

فرض کنید یک پمپ آب دارید که همیشه با حداکثر سرعت کار میکند. با نصب اینورتر، میتوانید سرعت پمپ را مانند دیمِر لامپ کم یا زیاد کنید تا فقط به اندازه نیاز انرژی مصرف شود!

  1.  چرا خرید درایو اینورتر مهم است؟

مزایا :

صرفه جویی انرژی: کاهش مصرف برق تا ۳۰-۵۰٪ با تنظیم سرعت موتور بر اساس نیاز واقعی.

افزایش عمر تجهیزات: جلوگیری از استهلاک موتور با حذف روشهای سنتی (مثل استفاده از شیرهای مکانیکی برای کنترل جریان).

کنترل دقیق: امکان تنظیم پارامترهایی مثل سرعت، گشتاور و شتاب با دقت بالا.

محافظت در برابر اضافه بار: قطع خودکار جریان برق در صورت overload یا اتصال کوتاه.

مثال صنعتی:

در یک کارخانه تولیدی، استفاده از اینورتر برای موتورهای نوار نقاله باعث میشود سرعت خط تولید متناسب با تقاضا تنظیم شود و برق کمتری هدر رود.

  1.  کاربردهای رایج درایو اینورتر:

صنعتی: پمپ ها، فن ها، کمپرسورها، نوار نقاله ها.

ساختمانی: آسانسورها، سیستمهای HVAC تهویه مطبوع

خانگی: پمپ های استخر، دستگاه های چرخ خیاطی صنعتی.

  1. نکات مهم هنگام خرید درایو اینورتر:
  2. مقایسه با روش های سنتی:

پارامتر

توضیح

نوع موتور

مطمئن شوید اینورتر با نوع موتور شما (تکفاز/سه فاز) سازگار است

رنج توان

توان اینورتر باید برابر یا بالاتر از توان موتور باشد

ورودی/خروجی

ولتاژ کاری مثلاً ۲۲۰ یا ۳۸۰ ولت را بررسی کنید

امکانات کنترل

رابط کاربری (کیپد، کنترل از راه دور)، قابلیت اتصال به PLC













روش قدیمی: استفاده از دمپرها یا شیرهای مکانیکی برای کاهش جریان (مصرف انرژی تغییری نمیکند!).

روش مدرن: اینورتر مصرف انرژی را واقعاً کاهش میدهد و هوشمندانه کنترل میکند.

 جمع بندی:

درایو اینورتر مثل مغز متفکر برای موتورهای شماست!

اگر میخواهید:

  • قبض برق را کاهش دهید.
  • از موتورها در برابر آسیب محافظت کنید.
  • فرآیندهای صنعتی را هوشمند کنید.

اینورتر یک انتخاب ضروری است.



  • دارای فیلتر EMC داخلی
  • مدباس داخلی
  • چاپر داخلی

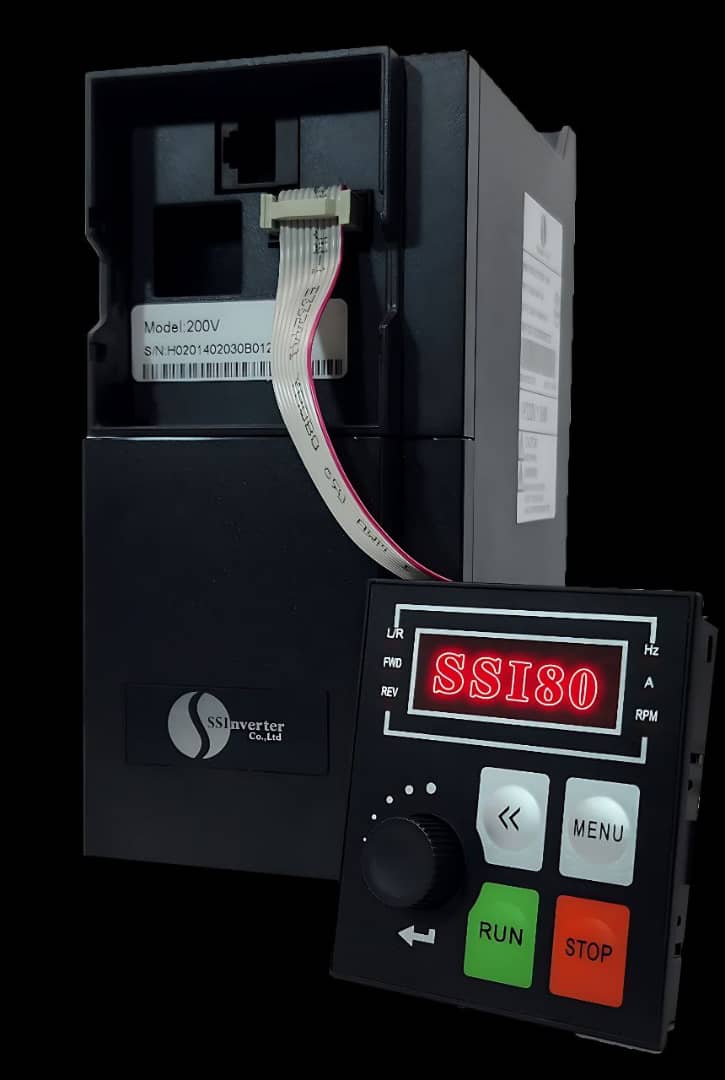

  • قابلیت جداسازی کیپد
  • V/F - Vector Control
  • PID Control
  • حداکثر فرکانس : 400Hz
