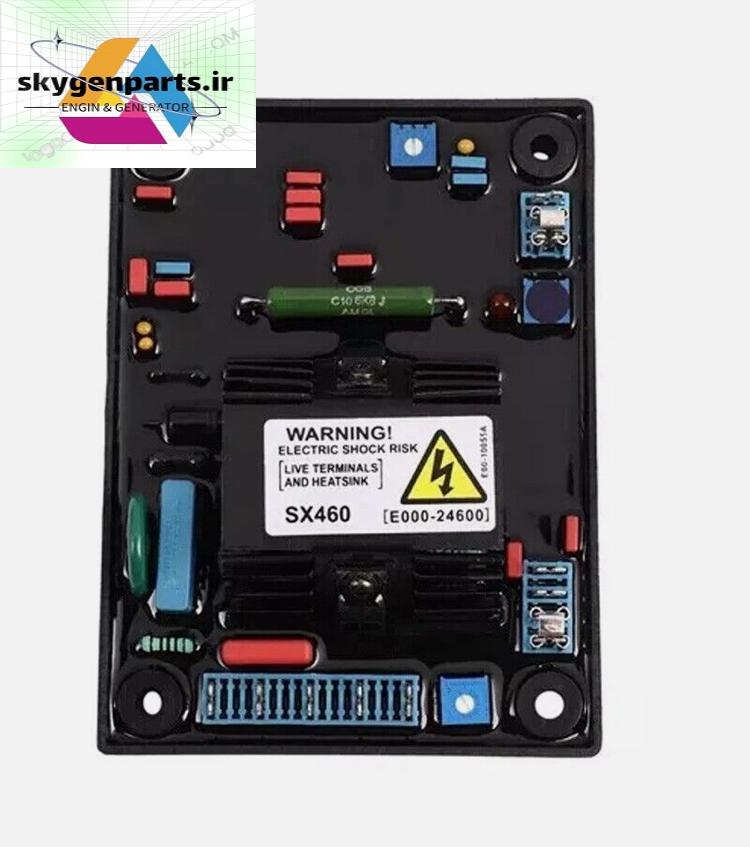

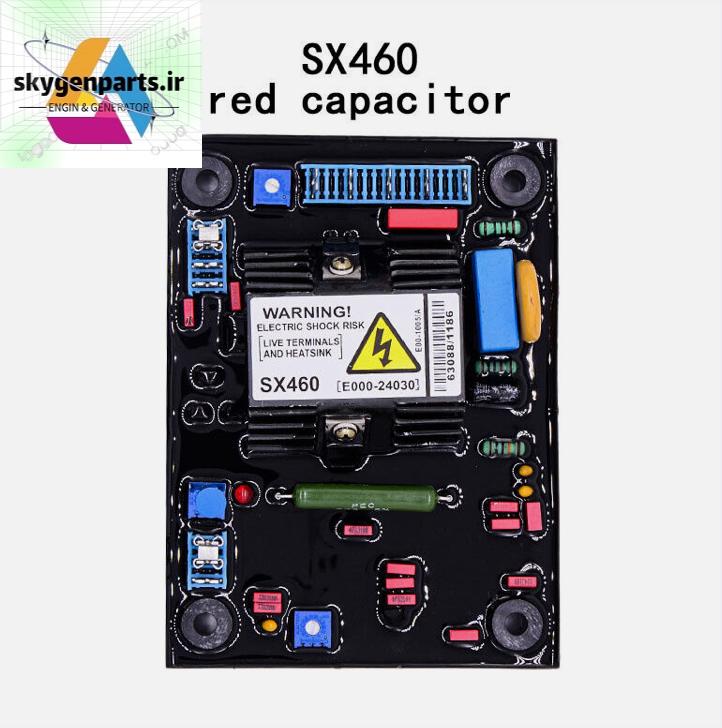

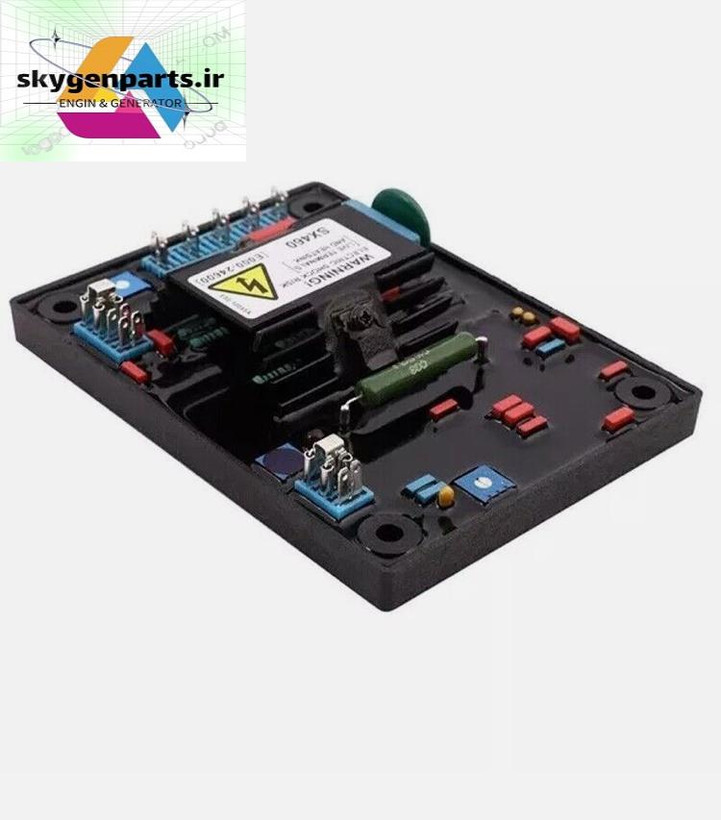

رگولاتور ولتاژ دیزل ژنراتور (AVR) مدل SX460A خازن قرمز مناسب ژنراتورهای سه فاز
محدوده ولتاژ ورودی
95-132 VAC یا 190-264 VAC
ماکزیمم ولتاژ خروجی
90VDC در 207VAC
جریان خروجی
Continuous 4 ADC
🔌 وظیفه رگولاتور ولتاژ (AVR) در ژنراتور سه فاز
به زبان خیلی ساده، رگولاتور ولتاژ مثل "مغز" بخش برق ژنراتور عمل میکند. وظیفه اصلی و حیاتی اش این است:
ولتاژ خروجی ژنراتور را بدون توجه به تغییرات بار یا دور موتور، ثابت و در یک محدوده امن نگه دارد.
چرا این کار اینقدر مهم است؟ تصور کن ژنراتوری روشن است و یک دستگاه حساس مثل کولر گازی یا کامپیوتر را تغذیه میکند. اگر ولتاژ ناگهان بالا و پایین بپرد، آن دستگاه میسوزد AVR از این فاجعه جلوگیری میکند.
ژنراتور چطور برق تولید میکند؟
برای اینکه کار AVR را بفهمیم، اول باید پایهای ترین اصل را بدانیم:
یک ژنراتور از دو بخش اصلی تشکیل شده:
1. بخش متحرک (روتور): که دور یک آهنربا (الکترومغناطیس) میچرخد.
2. بخش ثابت (استاتور): که سیمپیچهای خروجی مسی روی آن قرار دارند.
وقتی روتور مغناطیسی بچرخد، در سیمپیچهای استاتور ولتاژ برق تولید میشود. هرچقدر جریان برقی که به آهنربای روتور میدهیم )که به آن جریان تحریک یا Excitation Current میگویند (بیشتر باشد، آهنربا قویتر شده و ولتاژ خروجی ژنراتور بالاتر میرود.
پس کلید کنترل ولتاژ خروجی، کنترل همان "جریان تحریک" روتور است.
حالا AVR دقیقاً چه میکند؟
AVR یک مدار الکترونیکی هوشمند است که مدام این چرخه را تکرار میکند:
1. حس کردن (Sensing): AVR یک سیم از خروجی ژنراتور (معمولاً بین دو فاز، مثلاً 380 ولت) دارد و مدام ولتاژ خروجی را اندازهگیری میکند.
2. مقایسه کردن (Comparing): این ولتاژ اندازهگیری شده را با یک "مقدار مرجع" که شما با پیچ تنظیم پتانسیومتر VOLT روی برد AVR تنظیم کردهاید (مثلاً 380 ولت) مقایسه میکند.
3. تصمیمگیری و اصلاح (Correcting):
· اگر ولتاژ خروجی افت کند (چون شما یک دستگاه پرمصرف روشن کردهاید): AVR میفهمد و فوراً جریان تحریک به روتور را افزایش میدهد تا آهنربا قویتر شود و افت ولتاژ جبران گردد.
· اگر ولتاژ خروجی بیش از حد بالا رود (چون بار را کم کردهاید): AVR فوراً جریان تحریک را کم میکند تا ولتاژ برگردد روی مقدار تنظیم شده.
این فرآیند آنقدر سریع (در کسری از ثانیه) اتفاق میافتد که شما فقط یک ولتاژ ثابت و پایدار میبینید.
وظایف مهم دیگر در ژنراتورهای سه فاز
یک AVR خوب مثل SX460، فقط ولتاژ را ثابت نگه نمیدارد، بلکه محافظ جان ژنراتور هم هست:
1. حفاظت در برابر افت دور موتور (Under Frequency Protection):
وقتی موتور دیزلی یا بنزینی ژنراتور ضعیف میشود (مثلاً سوخت تمام میشود)، دور آن (RPM) افت میکند. این کار برای سیمپیچها بسیار خطرناک است. AVR هوشمند با دیدن افت فرکانس، عمداً ولتاژ خروجی را پایین میآورد تا بار را کم کند و کمک کند موتور دوباره دور بگیرد و نسوزد. چراغ فرکانس پایین (UF) روی بعضی بردها برای همین روشن میشود.
2. راهاندازی نرم (Soft Start / Ramp-up):
AVR کاری میکند که ولتاژ ژنراتور به جای پریدن ناگهانی، به آرامی از صفر به مقدار تنظیم شده برسد. این کار شوک الکتریکی اولیه به دستگاهها را میگیرد.
3. تنظیم پایداری (Stability Adjustment):
با پیچ "STAB" روی برد SX460 میتوان سرعت پاسخگویی AVR به تغییرات را تنظیم کرد. اگر ولتاژ نوسان داشته باشد (چشمک بزند)، این پیچ مشکل را حل میکند تا AVR "بیش از حد" به خودش و خروجی ولتاژ شوک ندهد.
خلاصه نهایی
"AVR مثل یک شیر آب هوشمند است. وقتی شما چند تا شیر آب در خانه را باز کنید، فشار آب میافتد. این شیر هوشمند، فشار آب را میخواند و خودش را بازتر میکند تا فشار برای همه ثابت بماند. رگولاتور ولتاژ SX460 هم دقیقاً همین کار را برای برق ژنراتور شما انجام میدهد."
- کاتالوگ تنظیم کننده ولتاژ SX460
- SX460 Stamford AUTOMATIC VOLTAGE REGULATOR (AVR) manual and wiring diagram PDF
- https://skygenparts.ir/shop-resources/hViJa5jlgU/pages/2025/03/06/stamford_sx460.pdf

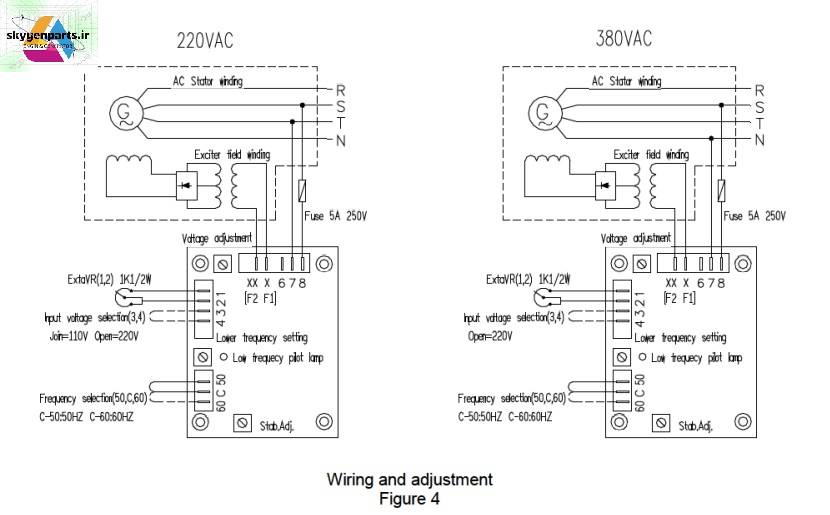

- نقشه سیم کشی تکفاز و سه فاز AVR sx460
