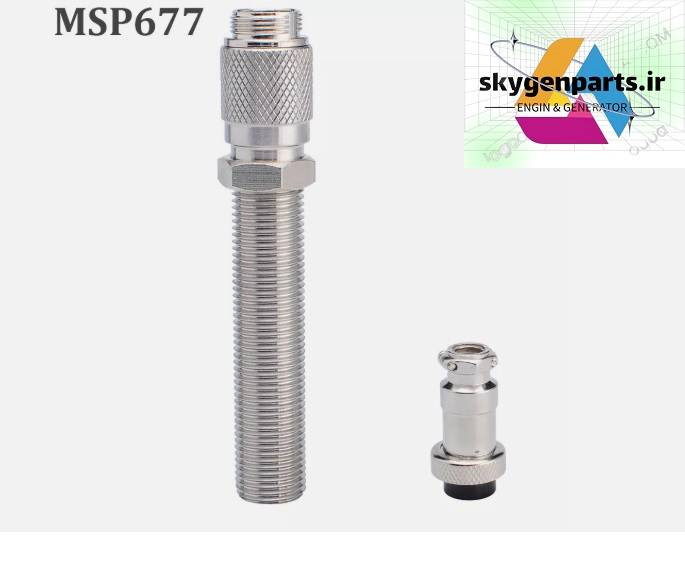

سنسور کنترل دور موتور دیزل ژنراتور کامینز MSP677
Cummins MSP677 diesel generator engine speed control pick up
نوع سنسور : القایی مغناطیسی (Passive Magnetic Pickup)
ولتاژ خروجی : بسته به دور موتور ولتاژ سینوسی تا 30 ولت
مقاومت داخلی : 900 تا 1200 اهم
محدوده فاصله سنجش درست : 0/5 تا 2 میلی متر از دندانه های فلایویل
+ موارد بیشتر🎯 معرفی تخصصی سنسور دور موتور کامینز مدل MSP677
سنسور دور موتور مدل MSP677 یکی از قطعات کلیدی در سیستم کنترلی دیزل ژنراتورهای Cummins محسوب می‌شود. این سنسور از نوع پیکاپ القایی (Magnetic Speed Pickup) است و وظیفه آن اندازه‌گیری دقیق دور موتور (RPM) و ارسال سیگنال به ECU، گاورنر الکترونیکی (مثل GAC) ماژول کنترل برای تنظیم دقیق عملکرد موتور است.
⚙️ کاربرد دقیق در ژنراتورهای Cummins
مدل MSP677 به طور خاص در دیزل ژنراتورهای کامینز سری NTA855، KTA19، KTA38، KTA50 و سایر موتورهای سنگین صنعتی و نیروگاهی استفاده می‌شود. این سنسور معمولاً در موقعیت فلایویل (Flywheel Housing) نصب شده و با شمارش دندانه‌های فلایویل، سیگنال فرکانسی متناسب با دور موتور تولید می‌کند.
🔌 نحوه اتصال
• Signal (سیم سفید یا مشکی) → متصل به ورودی سرعت در ECU یا گاورنر
• Ground (سیم مشکی یا شیلد) → متصل به زمین مشترک سیستم کنترل
✅ مزایای استفاده از MSP677 در دیزل ژنراتورهای کامینز
• دقت بسیار بالا در تشخیص سرعت واقعی موتور حتی در دورهای پایین
• عملکرد پایدار و بدون نیاز به تغذیه خارجی (passive)
• عمر مفید بالا و مقاومت در برابر لرزش شدید و تغییرات دما
• نصب سریع و ایمن روی محل استاندارد در فلایویل هوزینگ
• پشتیبانی کامل از کنترلرها و گاورنرهای پرکاربرد مانند:
GAC ESD5500E, DEIF, SmartGen, DeepSea, ComAp
📌 نکات نصب حرفه‌ای
• سنسور را با فاصله استاندارد 0.8 تا 1.0 میلی‌متر از دندانه فلایویل نصب کنید.
• حتماً از کابل شیلددار استفاده کنید تا سیگنال دچار نویز نشود.
• اتصال محکم و بدون خلاصی در محل رزوه الزامی است.
• قبل از نصب، با مولتی‌متر، مقاومت بین دو سیم را اندازه‌گیری کنید (باید بین 900 تا 1200 اهم باشد).
🛠️ قابل استفاده در:
✅ دیزل ژنراتورهای کامینز سری صنعتی
✅ ژنراتورهای نیروگاهی با کنترلر پیشرفته
✅ دیزل‌های تجهیز شده با گاورنر الکترونیکی GAC / DEIF / SmartGen
✅ موتورهای KTA، NTA، QSK و سری‌های مشابه
