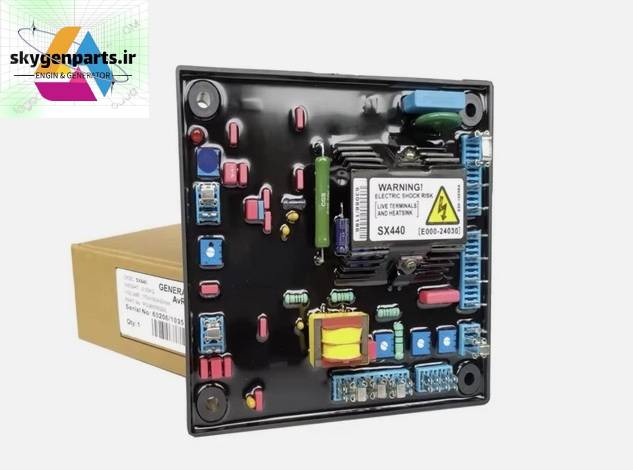

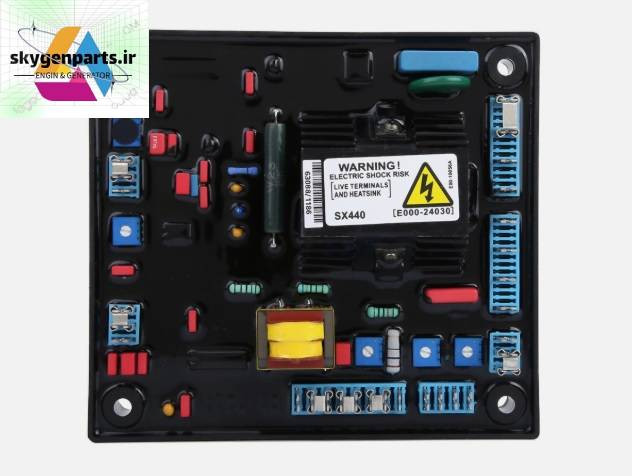

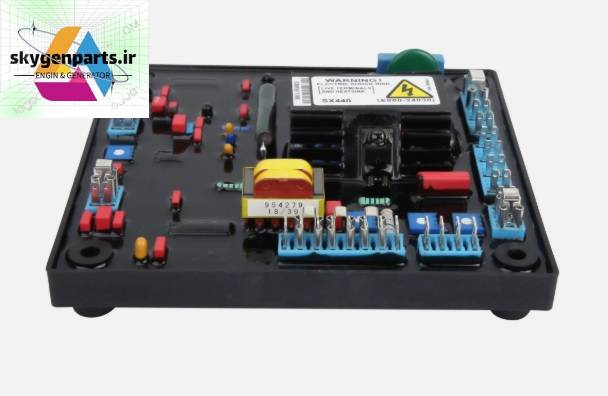

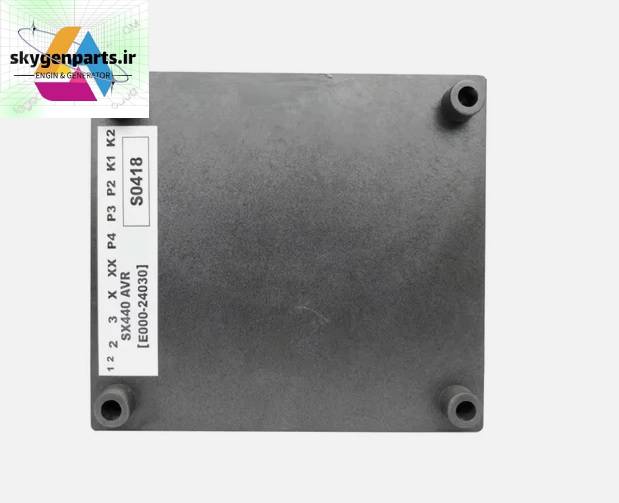

رگولاتور ولتاژ (AVR) ژنراتور مدل SX440A درجه 1 خازن قرمز

Voltage Regulator (AVR) for Generator Model SX440A High Quality

جهت اطلاع از قیمت و موجودی تماس بگیرید.

09107001103
توضیحات

رگولاتور ولتاژ (AVR) در دیزل ژنراتور چیست؟

✅ تعریف و عملکرد تخصصی AVR

رگولاتور ولتاژ اتوماتیک (AVR - Automatic Voltage Regulator) یک قطعه الکترونیکی کلیدی در سیستم کنترل ژنراتور است که وظیفه آن تنظیم خودکار ولتاژ خروجی ژنراتور در محدوده‌ی مشخص‌شده و حفظ پایداری آن در برابر نوسانات بار است.

در دیزل ژنراتورها، نوسانات بار (مثلاً روشن شدن ناگهانی دستگاه‌های صنعتی یا بارهای موتوری) می‌تواند منجر به افت یا افزایش ولتاژ شود. AVR با کنترل جریان تحریک (Excitation Current) به سیم‌پیچ روتور ژنراتور، ولتاژ خروجی را در حد مطلوب نگه می‌دارد.

نحوه عملکرد AVR در دیزل ژنراتور

  • اندازه‌گیری ولتاژ خروجی :

 AVR  به صورت مداوم ولتاژ خروجی ژنراتور را از طریق سیم‌پیچ‌های سنسور (Voltage Sensing) اندازه ‌گیری می‌کند.

  • تحلیل و مقایسه با مقدار مرجع :

ولتاژ واقعی با مقدار مطلوب تنظیم‌شده (Setpoint) مقایسه می‌شود.

  • تنظیم جریان تحریک :

در صورت وجود اختلاف، AVR  میزان جریان DC اعمال‌شده به سیم‌پیچ میدان (Field Winding) را افزایش یا کاهش می‌دهد.

  • پاسخ سریع به نوسانات:

با تنظیم تحریک، ژنراتور سریعا به شرایط جدید بار واکنش نشان داده و ولتاژ را تثبیت می‌کند.

محل نصب و تغذیه AVR

AVR معمولاً:

  • درون تابلو کنترل ژنراتور نصب می‌شود.
  • تغذیه خود را از سیم‌پیچ اصلی یا سیم‌پیچ کمکی ژنراتور (Auxiliary or PMG winding) دریافت می‌کند.
  • به سیم‌پیچ تحریک (Field) و سیم‌پیچ سنسور متصل می‌شود.

چرا AVR برای دیزل ژنراتور حیاتی است؟

بدون رگولاتور ولتاژ، خروجی ژنراتور ناپایدار و برای تجهیزات مصرف‌کننده خطرناک خواهد بود. مخصوصاً در کاربردهای زیر، وجود یک AVR دقیق و با کیفیت بسیار حیاتی است:

  • بیمارستان‌ها و مراکز درمانی
  • دیتاسنترها و تجهیزات حساس IT
  • کارخانه‌های صنعتی با بارهای سنگین
  • پروژه‌های ساختمانی و معدنی

نتیجه‌ گیری

رگولاتور ولتاژ AVR یکی از حیاتی‌ترین اجزای دیزل ژنراتور برای تامین برق پایدار و ایمن است. انتخاب صحیح مدل AVR متناسب با نوع ژنراتور، ظرفیت، نوع تحریک و نوع بار مصرفی می‌تواند عمر مفید ژنراتور و تجهیزات متصل را به طرز چشمگیری افزایش دهد.

نقد و بررسی

رگولاتور ولتاژ SX440 یکی از رگولاتورهای محبوب و پراستفاده در ژنراتورهای بدون جاروبک (Brushless Generators) است که توسط برند Stamford (Cummins Generator Technologies) تولید شده است.

✅ رگولاتور ولتاژ اتوماتیک (AVR) مدل SX440

رگولاتور ولتاژ SX440 یک ماژول کنترل ولتاژ دیجیتال-آنالوگ است که جهت تنظیم خودکار ولتاژ خروجی ژنراتورهای بدون جاروبک (Brushless AC Generators) طراحی شده است.

این مدل در طیف وسیعی از ژنراتورهای صنعتی و تجاری مورد استفاده قرار می‌گیرد و عملکرد بهینه‌ای در شرایط بارگذاری مختلف، نوسانات بار و حتی هنگام شروع به کار موتور (Startup) دارد.

ویژگی‌های کلیدی AVR مدل SX440

🔹 کنترل دقیق ولتاژ خروجی

تنظیم و حفظ ولتاژ خروجی ژنراتور با دقت ±1%، حتی در شرایط تغییرات ناگهانی بار.

🔹 پشتیبانی از تحریک مستقل (Self-excited)

طراحی شده برای ژنراتورهایی با تحریک خودکار یا  Self-excited

🔹 جبران افت ولتاژ ناشی از افت بار (Under Frequency Roll-off - U/F)

حفظ ولتاژ پایدار حتی در فرکانس‌های پایین‌تر از حد نرمال (مانند راه‌اندازی موتورهای القایی).

🔹 قابلیت تنظیم پاسخ دینامیکی

امکان تنظیم پارامترهای واکنش‌پذیری (Stability / Gain) برای کنترل پایداری سیستم.

🔹 دارای حفاظت در برابر اضافه ولتاژ

حفاظت داخلی در برابر نوسانات شدید ولتاژ یا شرایط اتصال کوتاه.

🔹 پشتیبانی از تحریک کمکی (Auxiliary Winding)

قابلیت اتصال به سیم‌پیچ کمکی ژنراتور جهت تأمین تغذیه اولیه AVR.

کاربردها

•          ژنراتورهای اضطراری و دائم‌کار صنعتی

•          نیروگاه‌های دیزلی و گازی کوچک و متوسط

•          پروژه‌های ساختمانی، بیمارستانی، مخابراتی و مراکز داده

رگولاتور SX440 انتخابی مطمئن برای کنترل دقیق ولتاژ ژنراتور در شرایط مختلف عملیاتی است. اگر به دنبال عملکرد پایدار، حفاظت مطمئن و قابلیت تنظیم انعطاف‌پذیر در سیستم ژنراتور خود هستید، SX440 گزینه‌ای حرفه‌ای و مقرون‌به‌صرفه محسوب می‌شود
